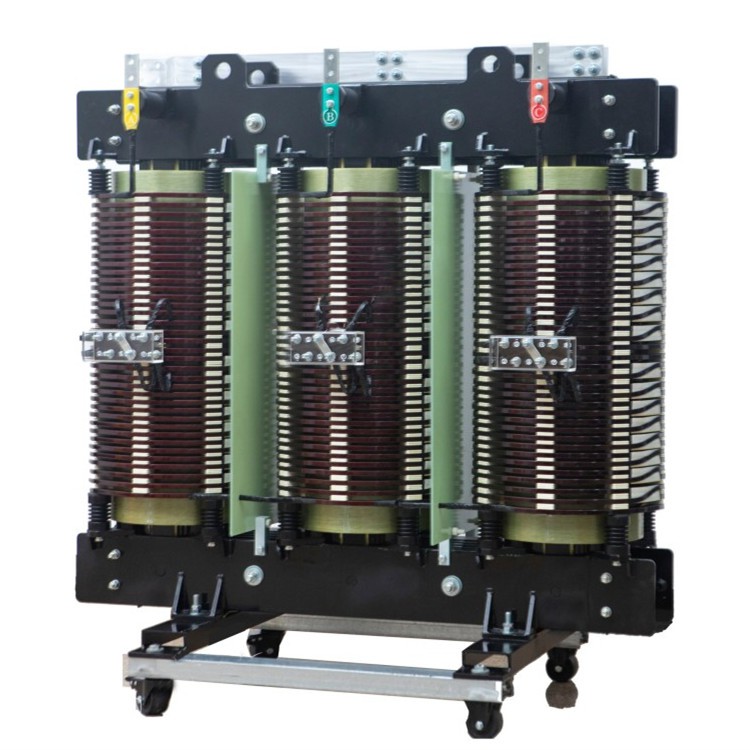

特殊整流トランス

特殊整流トランス
製品説明:
高い DC 電力安定性: 電気分解や DC ドライブなどの敏感な産業用負荷に安定した直流電流を供給します。
低高調波歪み: 組み込まれた位相シフト技術により、電力網の汚染を軽減し、力率を改善します。{0}{1}
堅牢な短絡強度-: 強化された巻線構造は、短絡時の大きな機械的力に耐えます。
カスタマイズ可能な出力: 特定の整流回路要件に合わせて電圧および電流定格をカスタマイズします。
メンテナンス不要の設計: 乾式-タイプの絶縁体 (H- クラス) により、油漏れのリスクや定期的な液体チェックの必要がなく、安全な動作が保証されます。
お問い合わせを送る
説明
技術的なパラメーター

標準的な変圧器は、DC バイアスや高調波成分などの整流器負荷の特定の要求に対応できないことがよくあります。当社の特別な整流器トランスがこれを解決します。 AC 電力を DC 電力に効率的に変換するように特別に設計されており、整流器システムの中心として機能します。
電解プラント、変電所、DC モータードライブを稼働している場合でも、このユニットは安定した電圧出力を保証します。当社では、高品質の銅巻線と真空圧力含浸(VPI)を使用して、絶縁システムが連続整流の熱とストレスに耐えられることを保証しています。-
一般的なモデルとは異なり、当社の設計は高調波干渉の低減に重点を置いています。パルス数を増やすことで (例: 12 パルス、24 パルス)、主電力網への影響を最小限に抑えます。これは、ダウンタイムが減少し、施設の効率が向上することを意味します。



当社の製品の特徴


高い変換効率

最適化されたコア材料と低損失銅巻線により、AC から DC への変換時のエネルギーの無駄が大幅に削減され、長期的な運用コストが削減されます。-

カスタマイズ可能な出力定格

お客様の特定の整流回路に合わせて二次電圧と電流を調整します。これにより、電解または DC ドライブ システムとのシームレスな統合が保証されます。

優れた短絡耐性-

強化された巻線構造と高品質の絶縁により、異常な電力状態時に発生する極端な機械的力や DC バイアスに簡単に対処できます。{0}



システム統合と利点



当社の特別な整流器トランスは、整流器キャビネット (ダイオードまたはサイリスタ) と完全に連携して動作します。整流器が必要とする正確なレベルまでグリッド電圧を降圧し、安定した継続的な DC 出力を保証します。

この設定がプラントにとって重要な理由:

  • 高調波絶縁:変圧器はバッファとして機能し、有害な高調波を主電力網から遠ざけます。
  • 熱安定性:DC バイアスによって生成される継続的な熱に対処するように設計されており、早期の絶縁故障を防ぎます。
  • グリッド保護:内蔵インピーダンスにより短絡電流が制限され、変圧器と下流の整流装置の両方を深刻な損傷から保護します。{0}



働く仕様



仕様詳細
製品タイプ乾式特殊整流トランス
冷却方法AN/AF(エアナチュラル/エアフォース)
頻度50Hz / 60Hz
ベクトルグループDy11、Dyn11、またはカスタマイズ
絶縁クラスクラスF / クラスH (180度)
タッピング範囲±2×2.5%または±5%(HV側)
インピーダンス電圧4% - 8% (短絡要件に基づいてカスタマイズ)-
保護クラスIP00、IP20、IP23
巻線材銅・アルミニウム



技術的な考慮事項

高調波の軽減

整流器負荷は自然に非正弦波電流を生成し、電力網を汚染します。{0}私たちはカスタムの移相変圧器を設計することでこれを解決します。-パルス数を増やすことで (12 パルスまたは 24 パルスなど)、高調波歪みが大幅に減少し、全体的な力率が向上します。

短絡回路の安定性-

整流器システムは、短絡時に極度の機械的力にさらされます。当社の巻線は高強度素材と最適化された構造サポートで強化されています。-これにより、変圧器は変形や故障を起こすことなく、深刻な短絡電流に容易に耐えることができます。-

高度な冷却と断熱

DCバイアスおよび継続的な重負荷は激しい熱を発生します。当社では、真空圧力含浸 (VPI) と組み合わせたプレミアム クラス H (180 度) 断熱材を使用しています。効率的な AN/AF 冷却システムと組み合わせることで、ホットスポットを防止し、数十年にわたる安全でメンテナンスフリーの運用を保証します。-

主な用途

  • 重工業および化学処理
    アルミニウム電解、塩素アルカリ プラント、亜鉛製錬などの要求の厳しいプロセスの中心となる電源です。当社の変圧器は継続的な重負荷と過酷な環境に対応し、中断のない生産と高い歩留まりを保証します。
  • 電気牽引および輸送
    電気機関車、地下鉄システム、鉱山鉄道向けの信頼性の高い AC から DC 変換。頻繁な負荷変動や激しい振動に耐えるように設計されており、交通ネットワークの安全かつ効率的な稼働を維持します。
  • 産業用電力管理
    大規模な産業用変電所や重機には不可欠です。-当社は、DC モーター ドライブ、溶接装置、電源管理システムに安定したカスタマイズされた DC 電力を提供し、グリッドの不安定性から重要なインフラを保護します。
application of Special Rectifier Transformer

よくある質問



Q: 標準変圧器と整流変圧器の違いは何ですか?

A: 標準変圧器は AC 負荷に電力を供給します。整流器変圧器は、整流器によって生成される DC バイアス電流と高調波電流を処理するように設計されています。より高いインピーダンスと強化絶縁を備えており、耐衝撃性を備えています。
AC を DC に変換する際の熱と機械的ストレス。

Q: 出力電圧やパルス数をカスタマイズできますか?

A: はい。二次電圧と接続モード (スター/デルタ/ジグザグ) をカスタマイズして、高調波を除去するために必要なパルス数 (6 パルス、12 パルスなど) を実現します。

Q: この変圧器は屋外設置に適していますか?

A: 当社の標準乾式-タイプは屋内用です。ただし、屋外または過酷な環境に適した IP54 または IP65 保護エンクロージャを提供できます。
